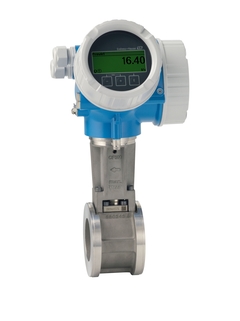

Proline Prowirl D 200渦街流量計

高性價比的夾持式流量計，提供一體式或分體式儀表。

應用領域

Prowirl D傳感器直接安裝在兩個法蘭之間；因此，在輔助工藝段中傳感器被用作附屬功能設備，使用成本十分低廉。Prowirl D 200是真正的兩線制回路供電流量計，使用經濟，且能夠無縫集成至現有系統中。在危險區中具有最高操作安全性。Heartbeat Technology（心跳技術）始終確保過程安全。

測量原理特別適用于濕蒸汽/飽和蒸汽/過熱蒸汽、氣體和液體（以及低溫介質）測量

 適用所有基本應用，并可用于1對1孔板替換

儀表特點

端面距為65 mm (2.56 in)

 無法蘭

 輕質量

 顯示單元配備數據傳輸功能

 雙腔室外殼堅固耐用

 工廠安全性：通過多項國際認證（SIL，防爆）

優勢

進行飽和蒸汽的質量流量/能量流測量時內置溫度測量功能

 安裝簡單：傳感器自帶對中環

 高穩定性：實踐證明儀表堅固耐用、不受振動、溫度沖擊和水錘的影響

 高長期穩定性：電容式傳感器無漂移，堅固耐用

 接線方便：儀表配備獨立接線腔

 操作安全：配備帶觸摸鍵操作的背光顯示屏，操作時無需打開儀表

 帶自校驗功能：采用Heartbeat Technology（心跳技術）

測量原理

渦街

產品標題

Cost-effective wafer flowmeter, available as compact or remote version.

Integrated temperature measurement for mass/energy flow of saturated steam.

For all basic applications and for 1-to-1 replacement of orifice plates.

傳感器特點

Easy alignment of the sensor – included centering rings. High availability – proven robustness, resistance to vibrations, temperature shocks & water hammer. Long-term stability – robust drift-free capacitive sensor.

Face-to-face length of 65 mm (2.56 in). No flanges. Low weight.

變送器特點

Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.

Display module with data transfer function. Robust dual-compartment housing. Plant safety: worldwide approvals (SIL, Haz. area).

公稱口徑范圍

DN 15...150 (?...6")

接液部件材質

測量管：1.4408 (C3FM)

DSC傳感器：1.4435 (316/316L)

測量變量

體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度

最大測量誤差

體積流量（液體）：±0.75 %

體積流量（蒸汽、氣體）：±1.00 %

質量流量（液體）：±0.85%

質量流量（蒸汽、氣體）：±1.7 %

測量范圍

液體：0.16...625 m3/h (0.09...368 ft3/min)

取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F)

蒸汽、氣體：2...8342 m3/h (1.18...4910 ft3/min)

取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓

最大過程壓力

PN 40、Cl. 300、20K

介質溫度范圍

標準型：–40...+260 °C (–40...+500 °F)

高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F)

高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F)

環境溫度范圍

一體式（標準）：–40...+80 °C (–40...+176 °F)

一體式（可選）：–50...+80 °C (–58...+176 °F)

分體式（標準）：–40...+85 °C (–40...+185 °F)

分體式（可選）：–50...+85 °C (–58...+185 °F)

傳感器外殼材質

傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M)

變送器外殼材質

鋁合金AlSi10Mg涂層：1.4404 (316L)

防護等級

一體式儀表：IP66/67, type 4X

分體式傳感器：IP66/67, type 4X

分體式變送器：IP66/67, type 4X

顯示/操作

四行背光顯示，觸摸鍵操作（外部操作）

通過現場顯示屏和調試軟件設置

提供分離型顯示單元

輸出

4...20 mA HART（無源）

4...20 mA（無源）

脈沖/頻率/開關量輸出（無源）

輸入

4...20 mA電流輸入（無源）

數字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus

電源

12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出）

12...30 VDC（4...20 mA HART，4...20 mA）

12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入）

9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出）

防爆認證

ATEX、IECEx、cCSAus、TIIS

產品安全性

CE認證、C-Tick認證

功能安全性

功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用

計量認證和證書

在認證標定裝置上執行標定（符合ISO/IEC 17025標準）

Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TüV認證）

船級認證和證書

ABS、LR、BV

壓力認證和證書

PED、CRN

材料證書

3.1材質

NACE MR0175/MR0103、PMI（特殊選型）
